Методы обследования железобетонных конструкций: от визуального до инструментального

Эффективное обследование железобетонных конструкций требует применения комплексного подхода, включающего в себя разнообразные методы диагностики. Выбор конкретных методов зависит от целей обследования, типа конструкции, ее возраста, условий эксплуатации, а также от характера предполагаемых дефектов и повреждений. Современные технологии позволяют получить максимально полную и достоверную информацию о состоянии бетона и арматуры, выявить скрытые дефекты и оценить остаточную несущую способность элементов. От правильного выбора и применения методов обследования напрямую зависит точность технического заключения и обоснованность рекомендаций по дальнейшей эксплуатации, ремонту или усилению конструкций. В данном разделе мы подробно рассмотрим основные методы, используемые Строительной Лабораторией «МИКРО» для диагностики железобетонных конструкций, начиная от первичного визуального осмотра и заканчивая сложными инструментальными исследованиями и лабораторными испытаниями.

Визуальное обследование и его значение в диагностике железобетонных конструкций

Визуальное обследование является первым и обязательным этапом любого технического обследования железобетонных конструкций. Несмотря на кажущуюся простоту, этот метод имеет огромное значение, поскольку позволяет получить первичную информацию о состоянии объекта, выявить явные дефекты и определить объем дальнейших, более детальных исследований. В ходе визуального осмотра квалифицированные инженеры-эксперты Строительной Лаборатории «МИКРО» тщательно осматривают все доступные поверхности железобетонных элементов, фиксируя видимые признаки повреждений. К таким признакам относятся: трещины (различной ширины, глубины, направления и характера раскрытия), сколы, отслоения защитного слоя бетона, обнажение и коррозия арматуры, прогибы, деформации, признаки увлажнения, высолы, а также следы биологического поражения (плесень, грибок). Особое внимание уделяется местам концентрации напряжений, стыкам, узлам сопряжения элементов, а также участкам, подверженным агрессивному воздействию окружающей среды. Все выявленные дефекты фиксируются с помощью фото- и видеосъемки, заносятся в дефектные ведомости и отображаются на эскизах или обмерных чертежах. Визуальный осмотр также включает в себя обмерные работы с использованием рулеток, лазерных дальномеров и нивелиров для определения фактических геометрических параметров конструкций и выявления отклонений от проектных размеров. На этом этапе может быть проведена предварительная оценка категории технического состояния конструкций. Результаты визуального обследования служат основой для составления программы дальнейших работ, определения необходимости инструментальных исследований и выбора наиболее подходящих методов неразрушающего или разрушающего контроля.

Инструментальные методы обследования: неразрушающий и разрушающий контроль

После проведения визуального обследования, для получения более точной и глубокой информации о состоянии железобетонных конструкций, применяются инструментальные методы, которые делятся на неразрушающий и разрушающий контроль.

Неразрушающий контроль (НК) – это группа методов, позволяющих оценить прочность, целостность и наличие дефектов в материалах без нарушения их структуры. Эти методы обладают высокой оперативностью, экономичностью и безопасностью, что делает их незаменимыми для диагностики эксплуатируемых объектов. Среди наиболее распространенных методов НК, применяемых Строительной Лабораторией «МИКРО», можно выделить:

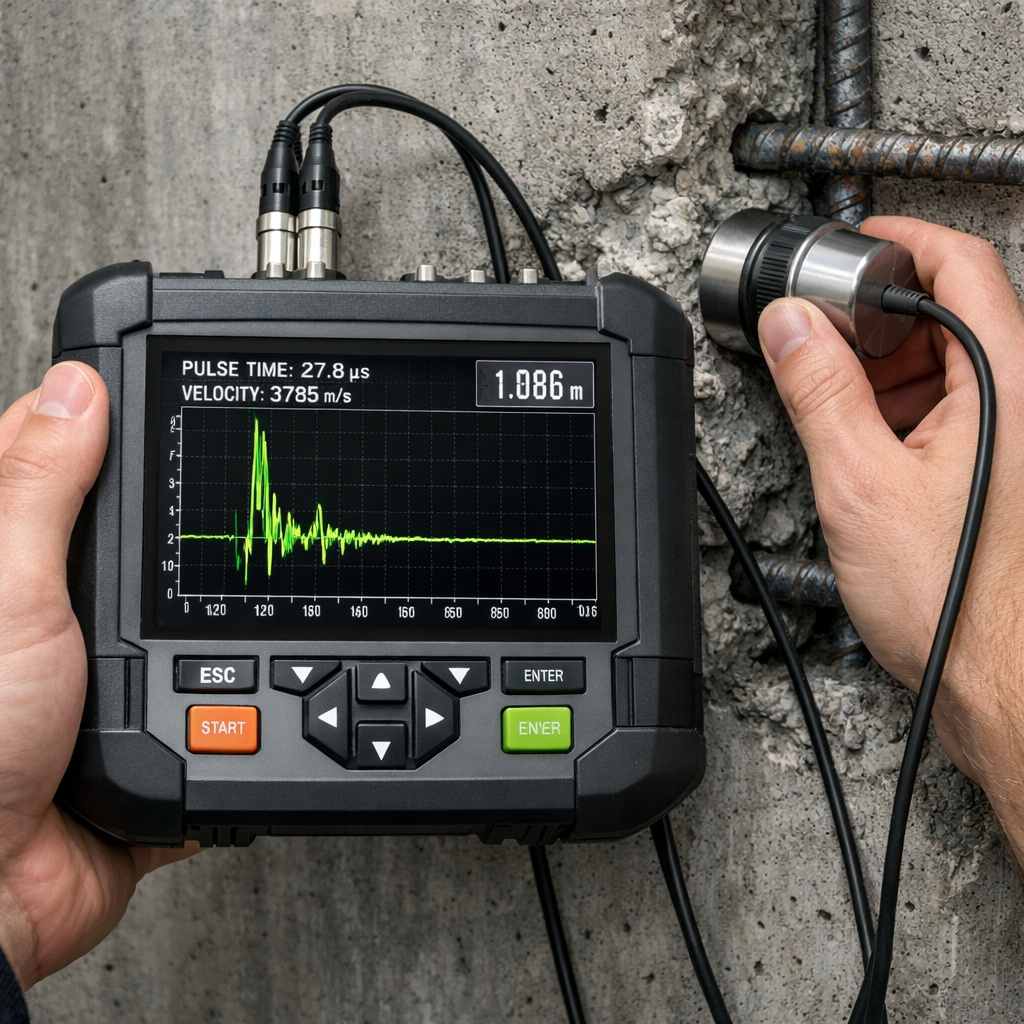

• Ультразвуковая дефектоскопия: Используется для определения прочности и однородности бетона, выявления пустот, трещин и расслоений. Метод основан на измерении скорости распространения ультразвуковых волн в материале. Чем выше скорость, тем выше прочность и плотность бетона.

• Склерометрия (метод ударного импульса): Позволяет оценить прочность поверхностного слоя бетона по величине отскока бойка при ударе. Применяются приборы типа молотка Кашкарова или склерометры. Метод прост в применении и дает быструю оценку прочности.

• Георадиолокация (георадар): Используется для обнаружения арматуры, скрытых коммуникаций, пустот, трещин и неоднородностей в толще бетона. Георадар излучает электромагнитные волны, отражение которых позволяет построить профиль внутренней структуры конструкции.

• Электромагнитный метод: Применяется для определения расположения, диаметра и глубины залегания арматуры в железобетонных конструкциях. Основан на изменении электромагнитного поля при наличии металлических включений.

• Тепловизионный контроль: Позволяет выявить зоны с повышенной влажностью, дефекты теплоизоляции, а также места утечек тепла или воды, которые могут способствовать разрушению бетона и коррозии арматуры.

• Методы определения влажности и карбонизации бетона: Важны для оценки агрессивности среды и потенциального риска коррозии арматуры.

Разрушающий контроль применяется в тех случаях, когда неразрушающие методы не дают исчерпывающей информации или требуется максимально точное определение физико-механических характеристик материалов. Этот метод включает в себя контрольные вскрытия конструкций для отбора образцов (кернов бетона, образцов арматуры). Отобранные образцы затем исследуются в лабораторных условиях. Лабораторные испытания позволяют с высокой точностью определить прочность бетона на сжатие и растяжение, модуль упругости, плотность, водопоглощение, морозостойкость, химический состав бетона, а также механические свойства арматуры (предел текучести, временное сопротивление, относительное удлинение). Разрушающий контроль является наиболее точным, но при этом инвазивным методом, поэтому его применение должно быть обосновано и минимизировано. Все полученные данные, как от визуального, так и от инструментального обследования, тщательно анализируются, сопоставляются с проектными данными и актуальными нормативными требованиями. На основе этого анализа специалисты Строительной Лаборатории «МИКРО» делают обоснованные выводы о техническом состоянии железобетонных конструкций, их работоспособности, а также разрабатывают рекомендации по дальнейшей эксплуатации, усилению или ремонту. Результатом всего комплекса работ является техническое заключение, которое содержит полную информацию о проведенном обследовании, выявленных дефектах, оценке состояния и рекомендации для заказчика, а также необходимые графические материалы и расчеты.
