Ультразвуковой, капиллярный и рентгеновский контроль сварных швов: как выявляются скрытые дефекты!

Скрытые дефекты сварного шва — трещины, поры, непровары внутри металла — не видны при визуальном осмотре, но именно они чаще всего становятся причиной разрушения конструкции под нагрузкой. Для их обнаружения применяются три основных инструментальных метода: ультразвуковой, капиллярный (цветной) и рентгеновский (радиографический) контроль. Лаборатория «МИКРО» проводит все три вида дефектоскопии сварных швов в Москве с 1994 года. Государственная аккредитация. Стоимость — от 22 000 рублей.

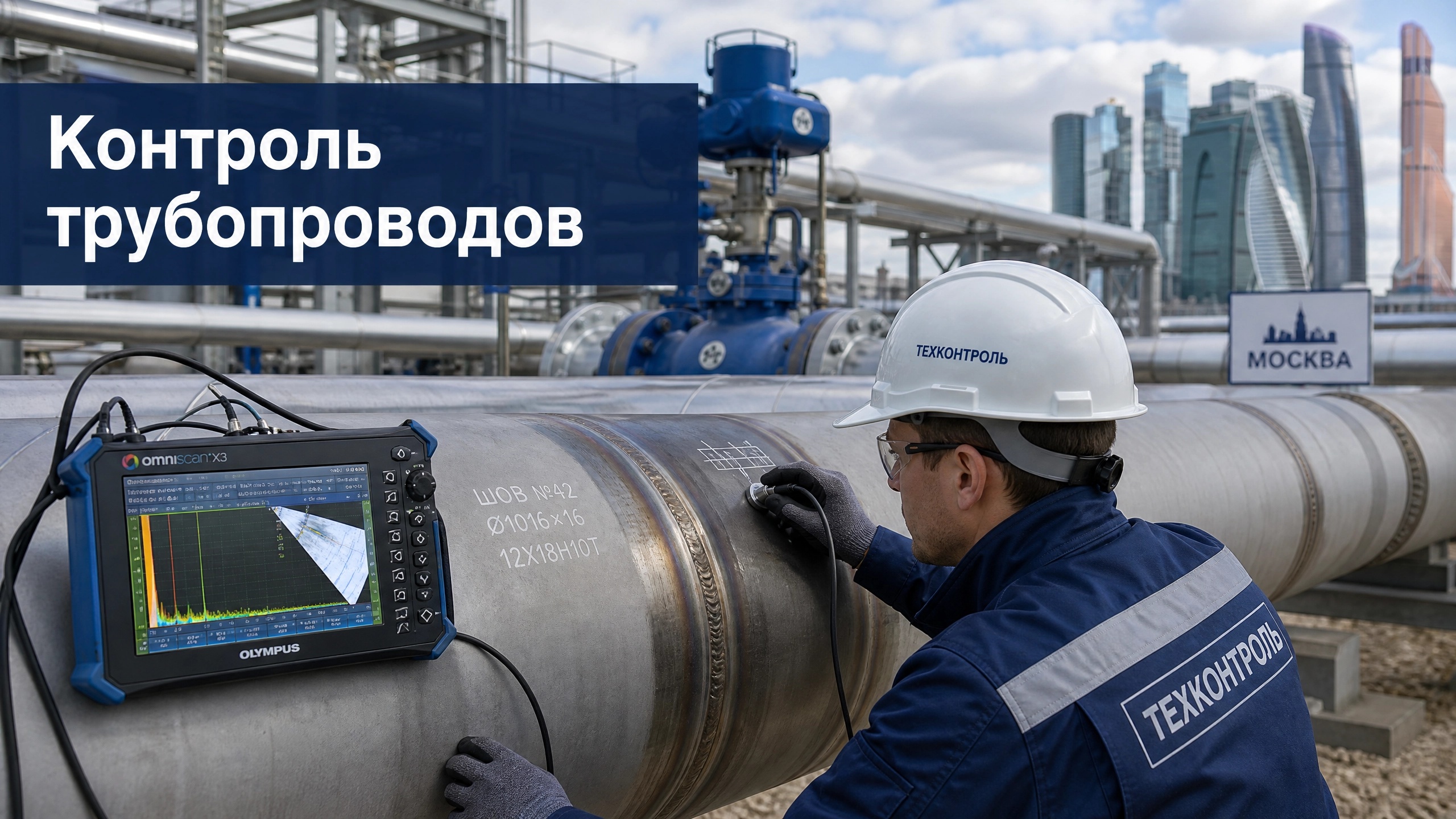

Ультразвуковой контроль сварных соединений: какие дефекты выявляет

Ультразвуковой контроль сварных соединений (УЗК) базируется на основном свойстве ультразвуковых волн — способности отражаться от поверхностей раздела сред. Дефектоскописты фиксируют дефекты по возникающим искажениям в колебании волн. По характеру этих искажений можно определить размер и тип повреждения шва.

Дефекты, выявляемые ультразвуковым контролем

Непровары по всей толщине шва, включая корень шва на трубопроводных соединениях. Внутренние трещины — холодные и горячие, любой ориентации относительно поверхности. Шлаковые включения и неметаллические загрязнения внутри металла шва. Поры — как одиночные, так и скопления (пористость). Расслоения основного металла в зоне термического влияния.

Преимущества УЗК для практического применения

Ультразвуковой контроль не требует доступа с двух сторон конструкции (в отличие от радиографии, где часто нужен доступ для размещения плёнки), не создаёт радиационной нагрузки, портативен и применим непосредственно на объекте — на высоте, в стеснённых условиях, на смонтированных конструкциях.

Цветная (капиллярная) дефектоскопия сварных швов: принцип и применение

Капиллярная дефектоскопия сварных швов, также называемая цветной дефектоскопией, — метод выявления поверхностных дефектов с применением жидких индикаторных пенетрантов.

Как проходит капиллярный контроль

Поверхность шва очищается и обезжиривается. На неё наносится индикаторная жидкость (пенетрант), которая благодаря капиллярному эффекту проникает в микротрещины, поры и иные поверхностные несплошности. Избыток пенетранта удаляется с поверхности. Наносится проявитель — состав, который вытягивает пенетрант обратно из дефекта на поверхность, создавая контрастный визуальный след, по форме и размеру которого определяется характер дефекта.

Когда применяется цветная дефектоскопия сварных швов

Капиллярный контроль особенно эффективен для выявления мелких поверхностных трещин, невидимых невооружённым глазом, а также подходит для контроля сварных соединений из немагнитных материалов (нержавеющая сталь, алюминиевые сплавы, цветные металлы), где магнитопорошковый метод неприменим в принципе. Метод незаменим при контроле сварных швов в зонах с высокой концентрацией напряжений — после механической обработки, в местах изгибов и сопряжений.

Рентгеновская дефектоскопия сварных швов: документированный контроль внутренней структуры

Рентгеновская (радиографическая) дефектоскопия сварных швов основана на просвечивании металла рентгеновским или гамма-излучением. Различная плотность материала на пути излучения (дефекты имеют иную плотность, чем сплошной металл) создаёт на радиографической плёнке или цифровом детекторе видимое изображение внутренней структуры шва.

Что выявляет рентгеновский контроль

Поры и их скопления с точным определением размера и распределения. Шлаковые, вольфрамовые и оксидные включения. Непровары и несплавления, ориентированные перпендикулярно или под углом к направлению просвечивания. Трещины, если их плоскость ориентирована подходящим образом относительно направления излучения.

Почему рентгеновский контроль остаётся востребованным

В отличие от ультразвукового контроля, результат рентгеновской дефектоскопии — это документированное изображение, которое можно архивировать, повторно анализировать и предъявлять как наглядное доказательство при спорах о качестве шва. Для особо ответственных конструкций (трубопроводы высокого давления, резервуары, мостовые конструкции) радиографический контроль часто является нормативно обязательным дополнением к ультразвуковому.

Как выбрать между УЗК, капиллярным и рентгеновским контролем

Если нужно быстро и без вскрытия конструкции проверить внутреннюю целостность шва — оптимален ультразвуковой контроль. Если есть подозрение на мелкие поверхностные трещины или материал немагнитный — капиллярная дефектоскопия. Если требуется документированное, архивируемое подтверждение внутренней структуры шва для особо ответственного объекта — рентгеновский контроль. Лаборатория «МИКРО» поможет определить оптимальную комбинацию методов под конкретную задачу при обращении.
