Методы контроля и оборудование ультразвуковой дефектоскопии: как выбрать оптимальную схему обследования!

Методы контроля ультразвуковой дефектоскопии различаются схемой расположения преобразователей относительно объекта и принципом регистрации сигнала — от классического эхо-метода до систем с фазированными решётками, а выбор конкретной схемы определяется геометрией объекта, требуемой чувствительностью и условиями доступа к контролируемому участку. Правильный подбор метода и оборудования напрямую влияет на достоверность результата.

Лаборатория «МИКРО» применяет все основные методы ультразвуковой дефектоскопии в Москве с 1994 года. Государственная аккредитация. Стоимость — от 22 000 рублей.

Основные методы контроля ультразвуковой дефектоскопии

Эхо-импульсный метод

Самый распространённый метод: преобразователь поочерёдно излучает и принимает сигнал, а дефект фиксируется по дополнительному эхо-сигналу между начальным импульсом и донным сигналом. Требует доступа только с одной стороны объекта, поэтому применяется для контроля трубопроводов и конструкций с ограниченным доступом.

Теневой и зеркально-теневой методы

Теневой метод фиксирует ослабление сигнала, прошедшего сквозь объект, при этом преобразователи располагаются по разные стороны конструкции. Зеркально-теневой метод — модификация, при которой оба преобразователя находятся с одной стороны, а сигнал регистрируется после отражения от противоположной поверхности объекта.

Эхо-зеркальный метод (Тандем)

Используется для выявления вертикально ориентированных дефектов, которые слабо отражают сигнал при стандартном эхо-методе. Два преобразователя работают синхронно и располагаются на определённом расстоянии друг от друга с одной стороны шва.

Метод фазированных решёток (PAUT)

Современный метод контроля ультразвуковой дефектоскопии, при котором электронное управление фазой сигналов множества элементов преобразователя формирует секторное сканирование без механического перемещения датчика. Даёт наглядное цветное изображение сечения шва и существенно ускоряет контроль протяжённых участков.

Оборудование ультразвуковой дефектоскопии

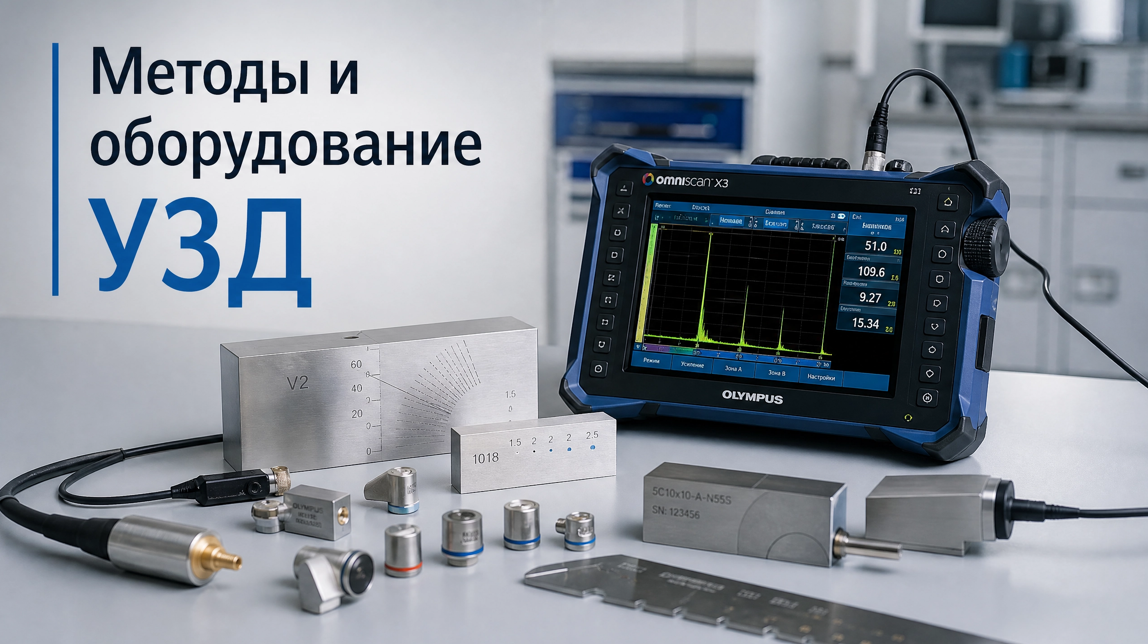

Оборудование ультразвуковой дефектоскопии включает дефектоскоп (портативный или стационарный), набор преобразователей (прямых, наклонных, раздельно-совмещённых) под разные задачи, стандартные образцы и настроечные меры для калибровки прибора по эталонным отражателям, контактную жидкость для обеспечения акустического контакта. Современные дефектоскопы оснащаются цифровым экраном, встроенной памятью для протоколирования результатов и возможностью передачи данных на компьютер для формирования официального заключения.

Для протяжённых сварных швов дополнительно применяются механизированные и автоматизированные сканирующие системы, обеспечивающие равномерное перемещение преобразователя вдоль шва и стопроцентное перекрытие контролируемой зоны.

Ультразвуковая и радиографическая дефектоскопия: что выбрать

Ультразвуковая и радиографическая дефектоскопия — два основных метода контроля сварных соединений, и они не столько конкурируют, сколько дополняют друг друга. Радиографический метод (по ГОСТ 7512) даёт документированное изображение внутренней структуры шва на плёнке или цифровом детекторе и хорошо выявляет объёмные дефекты — поры, шлаковые включения, — но требует источника излучения, эвакуации персонала на время съёмки и менее чувствителен к плоскостным дефектам вроде трещин и непроваров, ориентированных определённым образом. Ультразвуковая дефектоскопия, напротив, наиболее эффективна именно для плоскостных дефектов, не требует специальных мер радиационной безопасности и позволяет получить результат сразу на объекте. На ответственных объектах оба метода нередко применяются совместно для взаимной проверки результатов.
