Виды проверки сварных соединений: с чего начинается любая экспертиза и почему внешний осмотр незаменим!

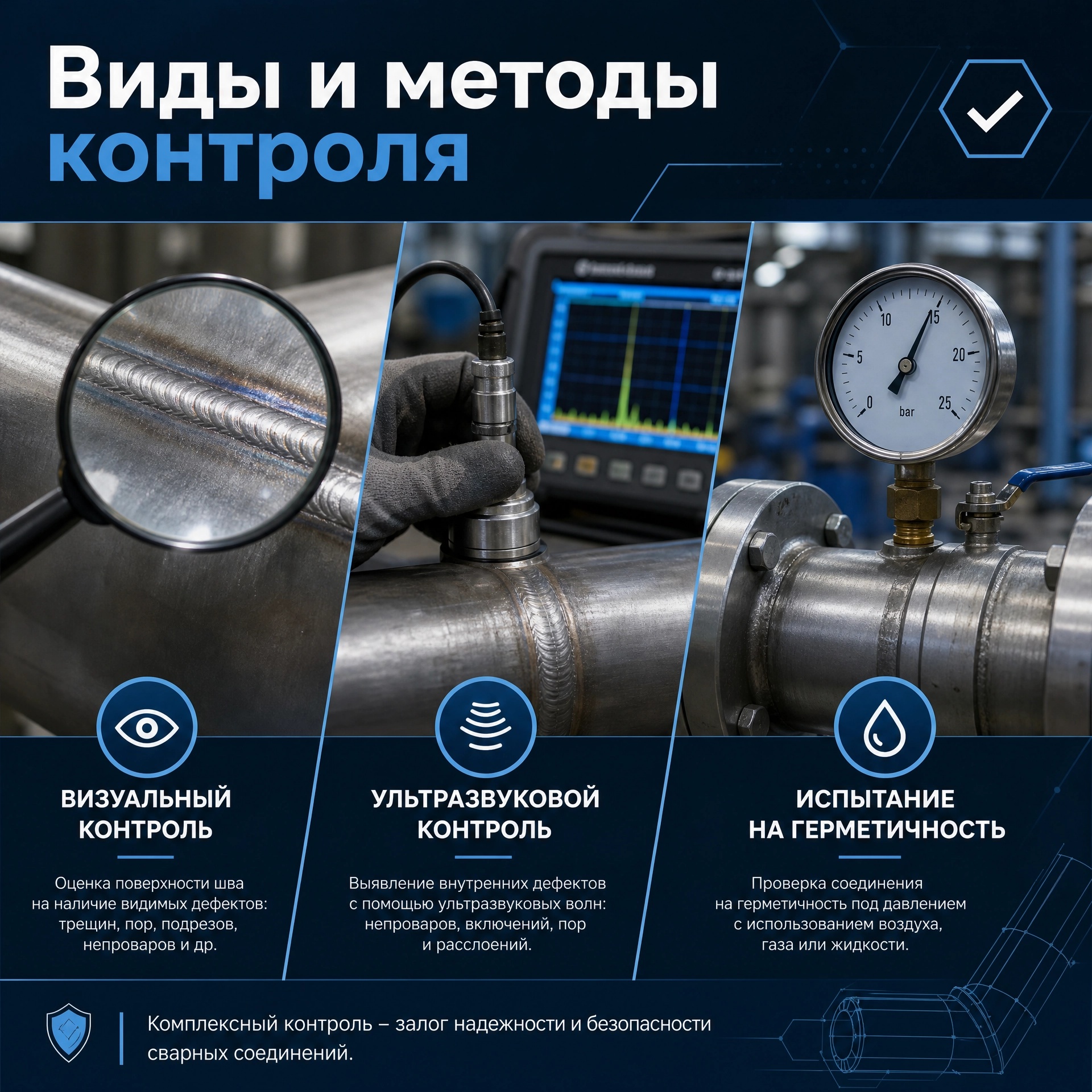

Виды проверки сварных соединений делятся на визуальные, инструментальные неразрушающие и разрушающие (механические) — и любая комплексная проверка качества швов сварных соединений начинается именно с визуального (внешнего) осмотра, независимо от того, какие дополнительные методы будут применены далее. Это не упрощённая альтернатива более «продвинутым» методам, а обязательный первый этап, определяющий, какие участки требуют дальнейшего инструментального контроля.

Лаборатория «МИКРО» применяет все основные виды проверок качества сварных соединений в Москве с 1994 года. Государственная аккредитация. Стоимость — от 22 000 рублей.

Внешний осмотр сварных соединений: как проводится

Внешний осмотр даёт возможность выявить многие дефекты, расположенные на поверхности сварных соединений. Перед проведением проверки необходимо провести обработку швов, очистив их от шлака, окалины и брызг металла. После этого поверхность сварного шва осматривается невооружённым глазом или с помощью лупы, имеющей десятикратное увеличение.

В результате визуального осмотра опытный эксперт может обнаружить геометрические отклонения шва, наружные поры и трещины, подрезы и наплывы, возникающие при излишне высокой скорости сварки или наличии на кромках свариваемых деталей посторонних веществ. При обнаружении дефектов эксперт определяет их размеры, пользуясь измерительным инструментом и специальными шаблонами. При необходимости проводится шлифовка и травление дефектного участка, чтобы выявить истинные границы выявленных нарушений.

Преимущества внешнего осмотра как вида проверки качества швов сварных соединений

Высокая скорость выполнения проверки практически любых металлических конструкций. Возможность проведения повторной проверки, если возникают какие-либо сомнения в результатах контроля. Отсутствие необходимости применять дорогостоящее оборудование и специальные инструменты. Достаточно невысокая стоимость, доступная для широкого круга заказчиков.

Недостатки метода

Точность результатов проверки полностью зависит от квалификации и опыта эксперта. Необходимость предварительной подготовки поверхности сварного шва перед проведением исследования. Высокая вероятность получения ошибки при оценке состояния материала и сварных соединений без применения дополнительных инструментальных методов — особенно в части внутренних дефектов, которые внешним осмотром принципиально не видны.

Виды проверок качества сварных соединений: когда нужно идти дальше визуального осмотра

Если внешний осмотр выявил геометрические отклонения, требующие более точной оценки, либо конструкция относится к категории ответственных (несущие элементы, трубопроводы под давлением), виды проверок качества сварных соединений расширяются за счёт инструментальных неразрушающих методов — прежде всего ультразвуковой дефектоскопии, позволяющей оценить внутреннюю структуру шва без его разрушения.

Дополнительная подготовка поверхности при выявлении сомнительных участков

Шлифовка позволяет удалить верхний слой металла на подозрительном участке шва, чтобы точнее увидеть границы дефекта без искажающего влияния микронеровностей поверхности. Травление специальными реактивами (в том числе кислотными растворами) делает видимой структуру металла шва и зоны термического влияния — это особенно полезно при необходимости точно установить границу непровара или трещины, частично скрытую поверхностным слоем.

Кому подходит проверка качества швов сварных соединений на основе только внешнего осмотра

Внешний осмотр как самостоятельный, единственный вид проверки целесообразен для ненагруженных или второстепенных конструкций, где разрушение шва не несёт серьёзных последствий, а также как первичный этап, по результатам которого принимается решение о целесообразности дальнейшего, более глубокого инструментального контроля. Для ответственных конструкций — несущих металлоконструкций, трубопроводов, сосудов под давлением — виды проверки сварных соединений должны включать как минимум сочетание внешнего осмотра и ультразвуковой дефектоскопии.
