Ультразвуковой контроль сварных соединений трубопроводов: как работает метод и почему именно он наиболее востребован!

Ультразвуковой контроль сварных соединений трубопроводов — это метод неразрушающего контроля, основанный на способности ультразвуковых волн отражаться от поверхностей раздела сред внутри металла, что позволяет выявлять внутренние и неявные внешние дефекты шва без вскрытия или разрушения трубопровода. Среди всех методов дефектоскопии трубопроводов ультразвуковой контроль остаётся наиболее востребованным благодаря сочетанию высокой точности, оперативности и портативности оборудования.

Лаборатория «МИКРО» проводит ультразвуковой контроль сварных соединений трубопроводов в Москве и Московской области с 1994 года. Государственная аккредитация, поверенные ультразвуковые дефектоскопы. Стоимость — от 22 000 рублей.

Физический принцип ультразвукового контроля

В основе метода — способность ультразвуковых волн распространяться в металле и отражаться от любых поверхностей раздела сред: от противоположной стенки трубы, а также от внутренних несплошностей — трещин, пор, шлаковых включений, непроваров. Дефектоскопист направляет ультразвуковой импульс через преобразователь (датчик), приложенный к поверхности трубы вблизи сварного шва, и фиксирует время и амплитуду отражённого сигнала. Если на пути луча встречается дефект, часть энергии волны отражается раньше, чем от противоположной стенки — это фиксируется прибором как дополнительный сигнал, по положению и амплитуде которого определяется глубина залегания и приблизительный размер дефекта.

Какие дефекты сварных соединений трубопроводов выявляет ультразвуковой контроль

Непровары. Особенно важно для трубопроводов — выявление непровара в корне шва, то есть на внутренней стороне кольцевого стыка, недоступной для прямого визуального осмотра после монтажа.

Внутренние трещины. Как холодные, так и горячие трещины любой ориентации внутри металла шва, на самой ранней стадии их развития — до того как они выйдут на поверхность и станут видны при визуальном контроле.

Шлаковые включения и неметаллические загрязнения. Остатки флюса или окалины, попавшие в расплавленный металл шва в процессе сварки и не успевшие всплыть на поверхность сварочной ванны.

Поры. Одиночные газовые полости и их скопления (пористость), образующиеся при нарушении защиты сварочной ванны от атмосферного воздуха.

Расслоения основного металла. Дефекты прокатки трубы в зоне термического влияния сварного шва, которые могут активизироваться под воздействием сварочного нагрева.

Преимущества ультразвукового контроля сварных соединений трубопроводов

Не требует двустороннего доступа

В отличие от радиографического (рентгеновского) контроля, для которого часто требуется размещение источника излучения и приёмной плёнки с разных сторон трубы, ультразвуковой контроль выполняется с одной стороны — что особенно важно для трубопроводов, проложенных в каналах, траншеях или иных стеснённых условиях, где доступ ограничен.

Безопасность для персонала

Ультразвуковой контроль, в отличие от радиографического, не связан с источниками ионизирующего излучения и не требует специальных мер радиационной безопасности, ограничения доступа в зону контроля или привлечения персонала с допуском к работе с источниками излучения.

Портативность и оперативность

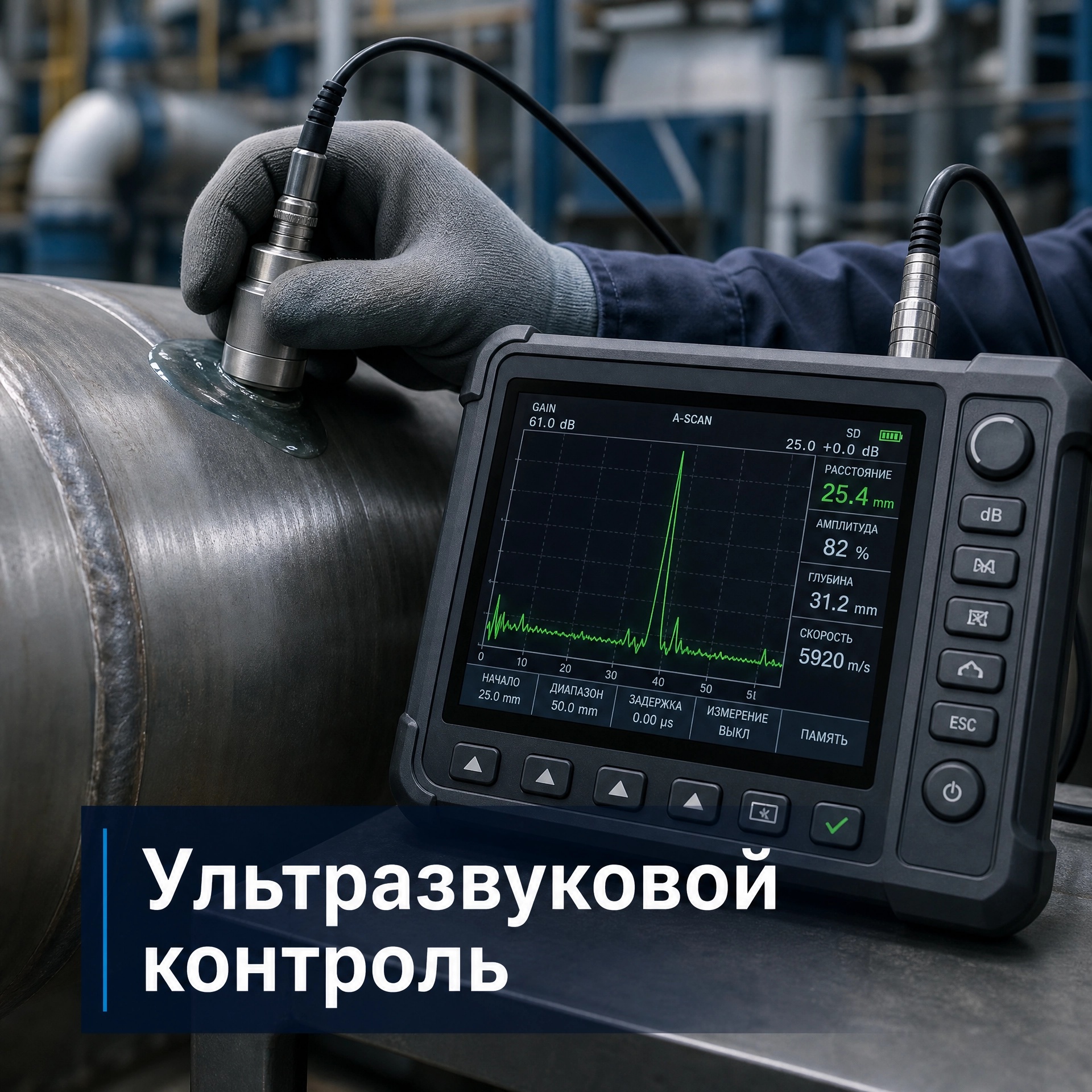

Современные ультразвуковые дефектоскопы — компактные приборы, которые специалист переносит самостоятельно. Это позволяет проводить ультразвуковой контроль сварных соединений трубопроводов непосредственно на объекте — на высоте, в подземных коммуникационных каналах, в стеснённых условиях технических помещений — без необходимости демонтажа или перемещения конструкции.

Немедленный результат

В отличие от радиографического контроля, где требуется проявка плёнки или обработка цифрового снимка, ультразвуковой контроль даёт результат в режиме реального времени: дефектоскопист видит сигнал на экране прибора непосредственно в процессе сканирования шва.

Ограничения метода, которые важно понимать заказчику

Ультразвуковой контроль требует квалифицированной интерпретации результата — в отличие от рентгеновского снимка, где дефект виден напрямую, при УЗК тип и точные размеры дефекта определяются по совокупности параметров отражённого сигнала, что требует значительного опыта дефектоскописта. Метод также менее эффективен на материалах с крупнозернистой структурой металла, где затухание и рассеивание ультразвука затрудняет интерпретацию. Именно поэтому Лаборатория «МИКРО» привлекает к выполнению ультразвукового контроля только сертифицированных специалистов с подтверждённой квалификацией.
