Ультразвуковой контроль сварных швов: самая популярная методика дефектоскопии — как она работает и почему её выбирают чаще других!

Ультразвуковой контроль сварных швов (УЗК) — методика теста сварных швов, основанная на способности ультразвуковых волн отражаться от границ, разделяющих две среды с разными свойствами, что позволяет выявлять дефекты внутри металла без какого-либо разрушения соединения. Среди всех методов дефектоскопии именно ультразвуковой контроль является самым популярным — благодаря удобству применения, безопасности для специалиста и компактности оборудования.

Лаборатория «МИКРО» проводит ультразвуковой контроль сварных швов и соединений в Москве с 1994 года в соответствии с ГОСТ Р 55724-2013 и СП 70.13330.2012. Государственная аккредитация. Стоимость — от 1 000 рублей.

Как работает ультразвуковой метод контроля сварных швов

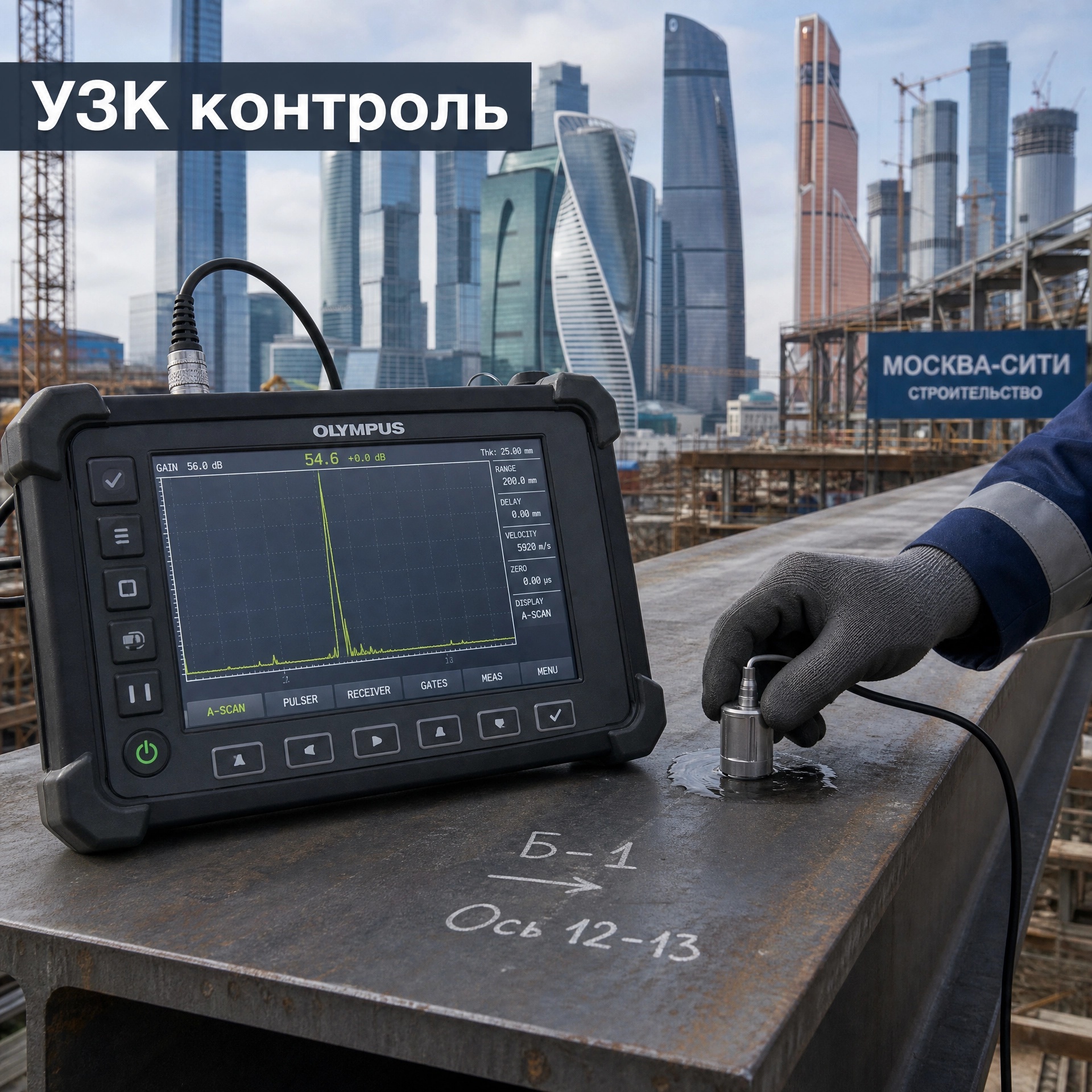

Пройдя металл, ультразвуковая волна отражается от внутренней несплошности (дефекта) или от противоположной поверхности и возвращается обратно, где фиксируется специальным датчиком (преобразователем). При обнаружении дефекта прибор отображает искажение волны — изменение времени прихода или амплитуды отражённого сигнала, по характеру которого дефектоскопист определяет тип, размер и приблизительную глубину залегания дефекта.

Преимущества ультразвукового контроля швов сварных соединений

Представленный метод контроля имеет массу достоинств.

Удобство использования. Ультразвуковой контроль не требует громоздкой подготовки или специальных условий — достаточно подготовить поверхность шва и приложить датчик.

Максимальная безопасность для специалиста. В отличие от радиографического (рентгеновского) метода, ультразвуковой контроль не связан с источниками ионизирующего излучения и не требует мер радиационной защиты.

Оперативность. Экспертиза сварных швов методом УЗК может проводиться в кратчайшие сроки — результат виден на экране прибора непосредственно в процессе сканирования, без ожидания обработки снимков или образцов.

Портативность оборудования. Используемый прибор является достаточно компактным и лёгким. Благодаря этому проверка сварных соединений возможна в любом месте — на высоте, в стеснённых условиях, на уже смонтированных конструкциях.

Недостатки метода, которые важно учитывать

У метода имеются и недостатки. К ним относят достаточно высокую стоимость используемого ультразвукового оборудования экспертного класса. Кроме того, для реализации метода необходим опытный специалист — только он сможет грамотно расшифровать все показания прибора и отличить реальный дефект от особенностей структуры металла. Именно поэтому Лаборатория «МИКРО» привлекает к ультразвуковому контролю сварных швов только сертифицированных дефектоскопистов с подтверждённой квалификацией.

Ультразвуковой контроль сварных швов трубопроводов: особенности применения

Ультразвуковой контроль сварных швов трубопроводов имеет свою специфику по сравнению с контролем плоских металлоконструкций. Кольцевой шов трубы требует сканирования по всей окружности, а наиболее уязвимая зона — корень шва на внутренней стороне стыка — недоступна для прямого визуального осмотра и достоверно проверяется именно ультразвуковым методом. Для неповоротных стыков (когда сварщик физически не может изменить положение трубы для удобства сварки) контроль особенно важен, поскольку такие соединения статистически чаще содержат дефекты корня шва.

Когда ультразвуковой контроль качества сварного шва особенно необходим

Ответственные несущие конструкции. Колонны, балки, фермы, узлы крепления — там, где разрушение шва приведёт к серьёзным последствиям.

Трубопроводы под давлением. Газопроводы, нефтепроводы, технологические трубопроводы — где дефект шва может вызвать утечку транспортируемой среды.

Швы, прошедшие визуальный контроль без замечаний. Поскольку ВИК не выявляет внутренние дефекты, для ответственных соединений после визуального осмотра целесообразно дополнительно провести УЗК — чтобы исключить скрытые непровары, поры и трещины внутри металла шва.

Закажите ультразвуковой контроль сварных швов и соединений в Лаборатории «МИКРО» — от 1 000 руб.!

Телефон: +7 (495) 971-88-88. Государственная аккредитация. Работаем с 1994 года. Заявки 24/7.

Подробнее — на странице Контроль сварных швов.
