Контроль качества сварки: на каких этапах он проводится и почему недостаточно проверить только готовый шов!

Контроль качества сварки — это не разовая проверка готового шва, а система мероприятий на трёх последовательных этапах: до сборки, во время сварки и после её завершения. Проверка только конечного результата не выявляет всех проблем: часть дефектов закладывается ещё на этапе подготовки металла, и обнаружить их в уже остывшем шве сложнее или невозможно без разрушающих методов.

Лаборатория «МИКРО» организует контроль качества сварки на любом из этих этапов или в комплексе — в зависимости от стадии проекта, на которой к нам обращается заказчик. Стоимость — от 22 000 рублей. Государственная аккредитация, допуски СРО.

Этап 1: контроль качества сборки под сварку

Контроль качества сборки под сварку проводится до начала сварочных работ и включает проверку нескольких параметров.

Подготовка кромок. Проверяется правильность снятия фасок, отсутствие заусенцев, ржавчины, окалины и других загрязнений на свариваемых поверхностях. Некачественная подготовка кромок — одна из главных причин непроваров.

Сборочные зазоры и смещения. Измеряется величина зазора между деталями и соосность свариваемых элементов. Отклонения от нормативных значений приводят к неравномерному проплавлению и снижению прочности шва.

Качество прихваток. Если конструкция фиксируется временными сварными прихватками перед основной сваркой, проверяется их расположение, размер и отсутствие дефектов — некачественная прихватка может стать источником трещины в финальном шве.

Соответствие сварочных материалов проекту. Проверяется, что применяемые электроды, проволока, флюсы соответствуют марке металла и требованиям проектной документации.

Этап 2: контроль качества процесса сварки

Контроль качества процесса сварки выполняется непосредственно в ходе работ и позволяет выявить нарушения в реальном времени, а не постфактум.

Соблюдение режимов сварки. Проверяется соответствие силы тока, напряжения, скорости сварки технологической карте. Нарушение режима — прямая причина непроваров, прожогов и пористости.

Температурный контроль. Для ряда марок стали требуется предварительный подогрев или контроль межслойной температуры при многослойной сварке. Несоблюдение температурного режима приводит к образованию холодных трещин.

Последовательность наложения швов. При многослойной и многопроходной сварке важен правильный порядок и направление наложения слоёв — нарушение технологии вызывает остаточные напряжения и деформации конструкции.

Этап 3: визуальный контроль качества сварки и контроль качества швов после сварки

Контроль качества швов после сварки — наиболее известный и обязательный этап, включающий два уровня проверки.

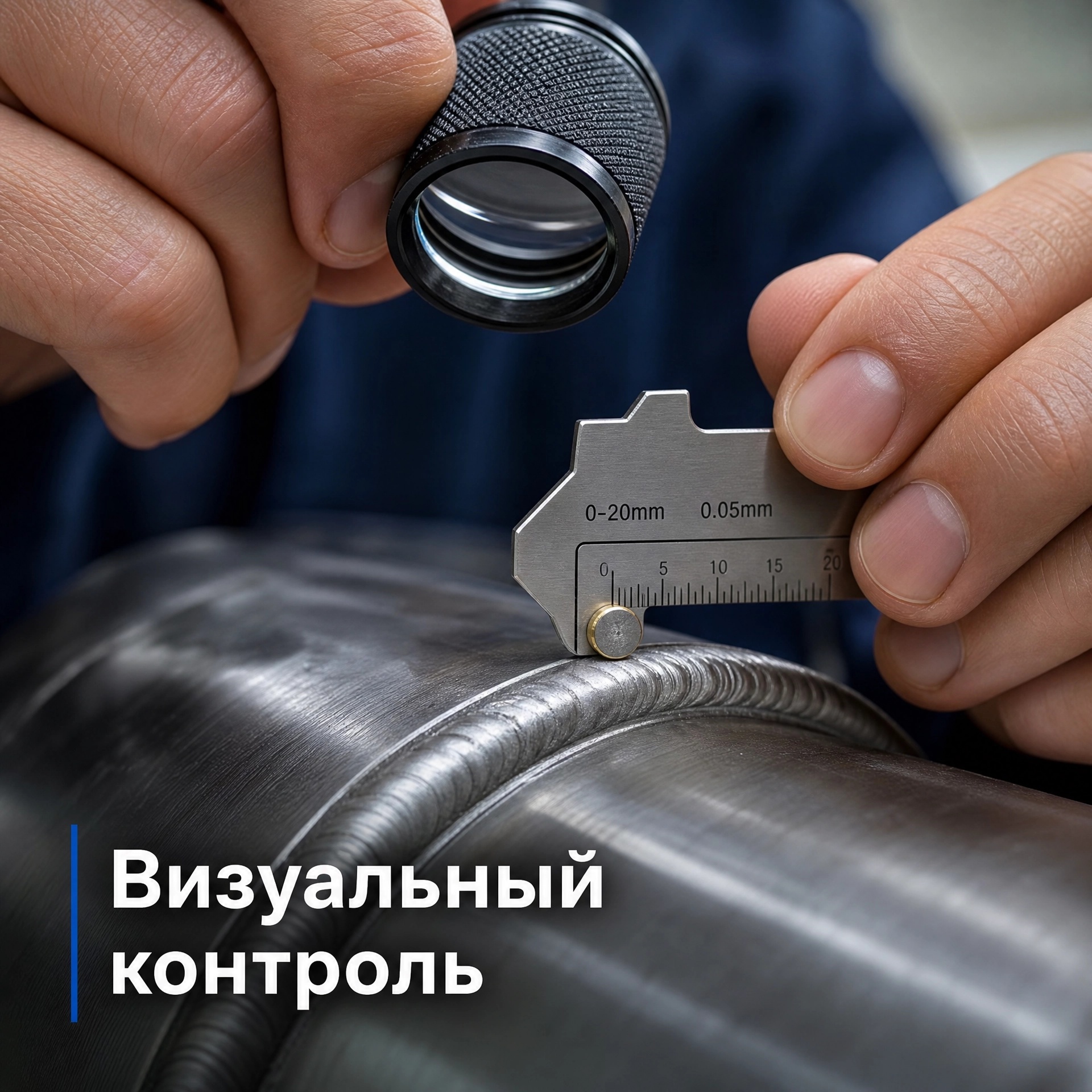

Визуальный контроль качества сварки. Первичный осмотр готового шва на наличие наружных дефектов: кратеров, подрезов, наплавов, трещин, видимых пор. Выполняется с применением лупы, штангенциркуля, универсального шаблона сварщика. Это обязательный минимальный уровень контроля для любого сварного соединения.

Инструментальный (неразрушающий) контроль. Для ответственных конструкций после визуального осмотра применяется ультразвуковой контроль, который выявляет внутренние дефекты — непровары, поры, шлаковые включения, скрытые трещины — без разрушения шва.

Технология сварки и контроль качества сварки: как они связаны

Технология сварки и контроль качества сварки — это две стороны одного процесса, которые нельзя разделять. Технологическая карта сварки определяет, какой режим, материалы и последовательность операций должны быть применены. Контроль качества — это проверка того, что технология фактически была соблюдена. Без контроля невозможно подтвердить, что предписанная технология была реализована на практике, а не нарушена ради экономии времени или материалов.

Как организовать контроль качества сварки на объекте

Организация контроля качества сварки начинается с определения критичности конструкции: для несущих и ответственных элементов необходим комплексный контроль на всех трёх этапах, для второстепенных конструкций может быть достаточно визуального контроля после сварки. Лаборатория «МИКРО» поможет определить оптимальную программу контроля для вашего объекта и обеспечит документальное подтверждение каждого этапа.
